バルブ他　各寸法

バルブ・バラストの概要と寸法

バルブ長のMAX表示にて：HIDはガラス製品である為バルブの長さに個体差があります。MAX表示されている部分は寸法より短い時がありますが、表示されている寸法を超える事はありません。

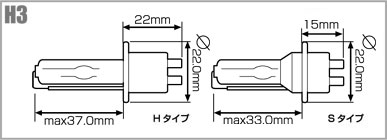

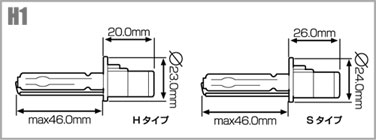

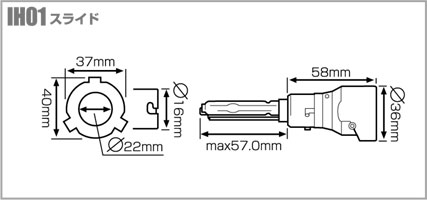

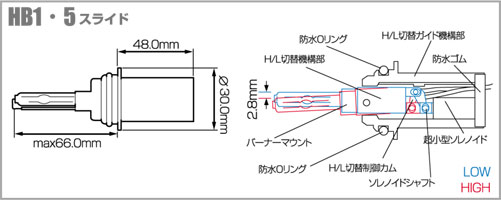

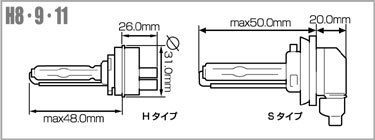

VALVE

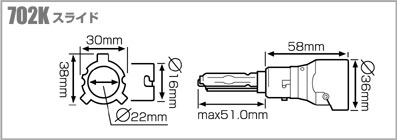

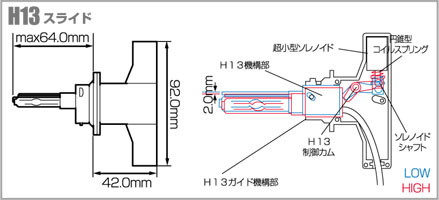

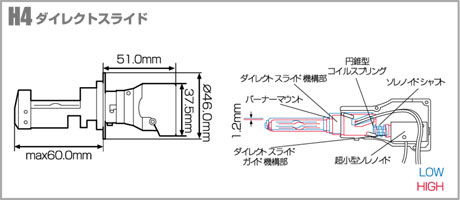

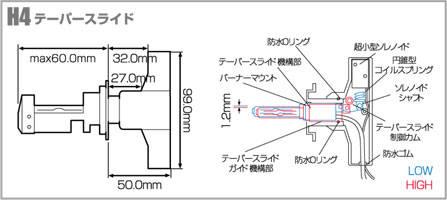

（バルブ寸法図　単位：mm）

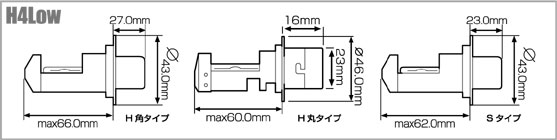

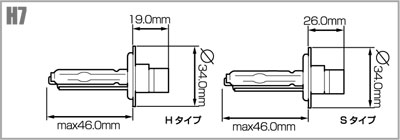

※シングルバルブには、タイプによって「Hタイプ」と「Sタイプ」があります。ご注意ください。

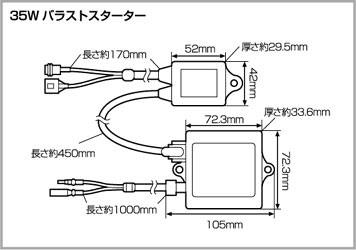

BALLAST

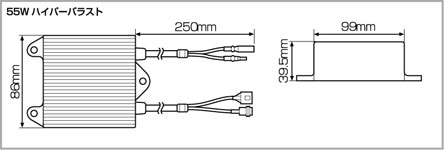

（バラスト寸法図　単位：mm）

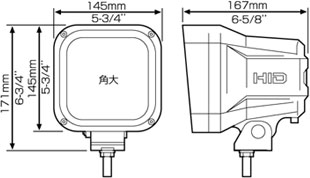

DRIVING LAMP

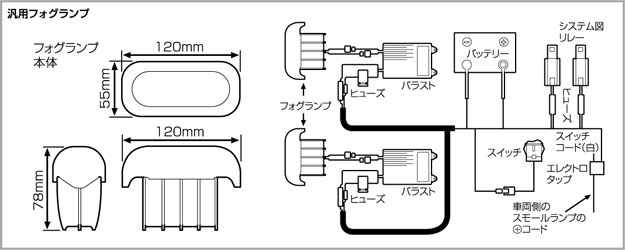

（ドライビングランプ寸法・配線図　単位：mm）

バラストインドライビングランプ
