LOUD 防水スイッチ・ロッカー式スイッチ製品一覧

ハチハチハウス(88ハウス)LOUD 防水スイッチ
製品
製品の共通スペック
JIS防水規格IP65使用可能温度-25℃~85℃

ラウド防水スイッチSW-03

ラウド防水スイッチSW-03 LED発光時

ラウド防水スイッチSW-03 回路図・取付穴寸法図

SW-03

1,500円 ( 税抜 )

スイッチ詳細 ロッカー式 / 位置保持型 / 3端子
使用可能定格電力 DC12V / 20A
色 / 点灯パターン レッド / ON時点灯、または常時点灯
取付径 / 厚さ 約20Φ / 約0.7mm~2.5mm

LED点灯パターン端子配列図はこちら


ラウド防水スイッチSW04

ラウド防水スイッチSW04 LED発光時

ラウド防水スイッチSW04 回路図・取付穴寸法図

SW-04

1,500円 ( 税抜 )

スイッチ詳細 ロッカー式 / 位置保持型/3端子
使用可能定格電力 DC12V / 20A
色 / 点灯パターン ブルー / ON時点灯、または常時点灯
取付径 / 厚さ 約20Φ / 約0.7mm~2.5mm

LED点灯パターン端子配列図はこちら


ラウド防水スイッチSW05

ラウド防水スイッチSW05 回路図・取付穴寸法図

SW-05

1,400円 ( 税抜 )

スイッチ詳細 ロッカー式 / 位置保持型 / 2端子
使用可能定格電力 DC14V / 20A・DC28V / 10A
色 / 点灯パターン 無し
取付径 / 厚さ 約20Φ / 約0.7mm~2.5mm

LED点灯パターン端子配列図はこちら


ラウド防水スイッチSW06

ラウド防水スイッチSW06 LED発光時

ラウド防水スイッチSW06 回路図・取付穴寸法図

SW-06

1,500円 ( 税抜 )

スイッチ詳細 ロッカー式 / 位置保持型 / 3端子
使用可能定格電力 DC14V / 25A
色 / 点灯パターン ブルー / ON時点灯、または常時点灯
取付径 / 厚さ X: 約27.6mm / Y: 約13.8mm /
約0.7mm~2.0mm

LED点灯パターン端子配列図はこちら


ラウド防水スイッチSW07

ラウド防水スイッチSW07 LED発光時

ラウド防水スイッチSW07 回路図・取付穴寸法図

SW-07

1,500円 ( 税抜 )

スイッチ詳細 ロッカー式 / 位置保持型 / 3端子
使用可能定格電力 DC12V / 20A
色 / 点灯パターン レッド / ON時点灯、または常時点灯
取付径 / 厚さ X: 約19.4mm / Y: 約13mm /
約0.7mm~2.0mm

LED点灯パターン端子配列図はこちら


ラウド防水スイッチSW08

ラウド防水スイッチSW08 LED発光時

ラウド防水スイッチSW08 回路図・取付穴寸法図

SW-08

1,500円 ( 税抜 )

スイッチ詳細 ロッカー式 / 位置保持型 / 3端子
使用可能定格電力 DC12V / 20A
色 / 点灯パターン ブルー / ON時点灯、または常時点灯
取付径 / 厚さ X: 約19.4mm / Y: 約13mm /
約0.7mm~2.0mm

LED点灯パターン端子配列図はこちら


ラウド防水スイッチSW11

ラウド防水スイッチSW11 LED発光時

ラウド防水スイッチSW11 回路図・取付穴寸法図

SW-11

1,500円 ( 税抜 )

スイッチ詳細 ロッカー式 / 位置保持型 / 3端子
使用可能定格電力 DC14V / 20A
色 / 点灯パターン ブルー / ON時点灯、または常時点灯
取付径 / 厚さ X: 約23.3mm / Y: 約11.6mm /
約0.75mm~2.5mm

LED点灯パターン端子配列図はこちら


ラウド防水スイッチSW12

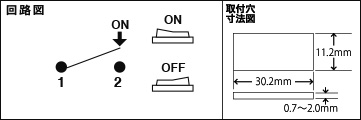

ラウド防水スイッチSW12 回路図・取付穴寸法図

SW-12

1,400円 ( 税抜 )

スイッチ詳細 ロッカー式 / 位置保持型 / 2端子
使用可能定格電力 DC14V / 25A・DC28V / 15A
色 / 点灯パターン 無し
取付径/厚さ X: 約30.2mm / Y: 約11.2mm /
約0.7mm~2.0mm

LED点灯パターン端子配列図はこちら


ラウド防水スイッチSW17

ラウド防水スイッチSW17 LED発光時

ラウド防水スイッチSW17 回路図・取付穴寸法図

SW-17

1,500円 ( 税抜 )

スイッチ詳細 ロッカー式 / 位置保持型 / 3端子
使用可能定格電力 DC14V / 25A
色 / 点灯パターン レッド / ON時点灯、または常時点灯
取付径 / 厚さ X: 約27.6mm / Y: 約13.8mm /
約0.7mm~2.0mm

LED点灯パターン端子配列図はこちら


ラウド防水スイッチSW18

ラウド防水スイッチSW18 LED発光時

ラウド防水スイッチSW18 回路図・取付穴寸法図

SW-18

1,500円 ( 税抜 )

スイッチ詳細 ロッカー式 / 位置保持型 / 3端子
使用可能定格電力 DC14V / 25A
色 / 点灯パターン ブルー / ON時点灯、または常時点灯
取付径 / 厚さ X: 約27.6mm / Y: 約13.8mm /
約0.7mm~2.0mm

LED点灯パターン端子配列図はこちら


ラウド防水スイッチSW19

ラウド防水スイッチSW19 LED発光時

ラウド防水スイッチSW19 回路図・取付穴寸法図

SW-19

1,500円 ( 税抜 )

スイッチ詳細 ロッカー式 / 位置保持型 / 3端子
使用可能定格電力 DC14V / 25A
色 / 点灯パターン レッド / ON時点灯、または常時点灯
取付径 / 厚さ X: 約27.6mm / Y: 約13.8mm /
約0.7mm~2.0mm

LED点灯パターン端子配列図はこちら


ラウド防水スイッチSW20

ラウド防水スイッチSW20 LED発光時

ラウド防水スイッチSW20 回路図・取付穴寸法図

SW-20

1,500円 ( 税抜 )

スイッチ詳細 ロッカー式 / 位置保持型 / 3端子
使用可能定格電力 DC12V / 25A
色 / 点灯パターン レッド / ON時点灯、または常時点灯
取付径 / 厚さ 約24Φ / 約0.7mm~2.0mm

LED点灯パターン端子配列図はこちら


ラウド防水スイッチSW21

ラウド防水スイッチSW21 LED発光時

ラウド防水スイッチSW21 回路図・取付穴寸法図

SW-21

1,500円 ( 税抜 )

スイッチ詳細 ロッカー式 / 位置保持型 / 3端子
使用可能定格電力 DC12V / 25A
色 / 点灯パターン ブルー / ON時点灯、または常時点灯
取付径 / 厚さ 約24Φ / 約0.7mm~2.0mm

LED点灯パターン端子配列図はこちら


ラウド防水スイッチSW22

ラウド防水スイッチSW22 回路図・取付穴寸法図

SW-22

1,500円 ( 税抜 )

スイッチ詳細 ロッカー式 / 位置保持型 / 2端子
使用可能定格電力 DC12V / 25A・DC24V / 10A
色 / 点灯パターン 無し
取付径 / 厚さ 約24Φ / 約0.7mm~2.0mm

LED点灯パターン端子配列図はこちら
